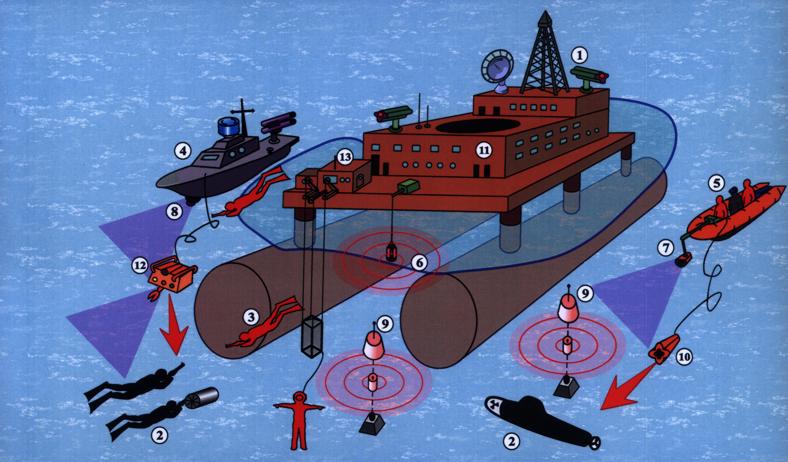

Схема организации охраны со стороны акватории плавучей нефтегазовой платформы

Условные обозначения

Объекты охраны

[1] плавучая нефтегазовая платформа и обслуживающий персонал

Вероятная модель нарушителя (диверсионного средства)

[2] диверсионно - террористическая группа боевых пловцов (одиночный пловец)
[2] диверсионно - террористическая группа подводных пловцов использующих одиночные (групповые) подводные средства движения
[2] мини - подводная лодка с диверсионно - террористической группой боевых пловцов
[2] сплавляемые (самоходные управляемые) подводные минно-взрывные устройства

Подразделения охраны

[3] водолазная (поисковая) группа подразделения охраны вооруженная специальным подводным оружием
[4] быстроходный катер подразделения охраны с бортовым специальным вооружением
[5] маломерный быстроходный катер (жестко-надутая или надувная мотолодка) с водолазной группой
[6] мобильная погружная гидроакустическая станция (гидролокатор) кругового обзора
[7] малогабаритный переносной гидролокатор
[8] мобильная гидроакустическая станция (гидролокатор) направленного действия (секторного обзора)
[9] погружная якорная гидроакустическая станция кругового обзора
[10] подводный телеуправляемый аппарат нелетального воздействия на подводных пловцов
[11] судовой комплекс оборудованный радиолокационной станцией наблюдения за надводной обстановкой, аппаратурой визуального наблюдения, и экранами отображения информации гидроакустических станций (гидролокаторов)
[12] подводный многоцелевой телеуправляемый аппарат с поисковым гидролокатором, манипулятором, аппаратурой видеоотображения и гидроакустической станцией нелетального воздействия (комплектуется по требованиям заказчика)
[13] комплект водолазного оборудования со спуско-подъемным устройством для проведения глубоководных водолазных работ.
